系统效能监控条分别提示系统 cpu/gpu 负载情况，内存负载情况，以及硬盘负载情 况。当有主监窗口有信号通过输出通道输出的时候，监控条区域左上角会有 ON AIR 字样出现。

在监控条下方的区域集中了场景文件管理和内录、推流按钮。对应功能会在之后的 操作流程中具体介绍。

虚拟摄像机窗口行

虚拟摄像机窗口行会显示每一个设置过位置的虚拟相机所拍摄到的画面截图，截图 内容以最后一次结束调整时，虚拟机位排到的画面为准。

点击左半边窗口画面，会将对应的虚拟机位载入 PVW 窗口，并以位于窗口左边的 “B”标示；点击右半边窗口画面，会将对应的虚拟机位载入 PGM 窗口，并以位于 窗口右边的“A”标示。

源信号窗口行

源信号窗口行会显示每一路源信号的实时状态，无论是通过采集卡、NDI 传输、 RTMP/RTSP 采集的信号，或是本地视频、图片信号，都可以载入源信号窗口中，实 时切出。每路源信号窗口旁边有独立的声压指示条，显示源信号音频状态。

点击左半边窗口画面，会将对应的源信号载入 PVW 窗口，并以位于窗口左边的 “B”标示；点击右半边窗口画面，会将对应的源信号载入 PGM 窗口，并以位于窗口右边的“A”标示。

飞越集成化高标清播出系统

“飞越”集成化播出系统是天虹公司依托多年播出领域研发实力、吸收和借鉴众多成功项目经验推出的新一代播出系统。“飞越”集成化播出系统延续了第一代“飞越”播出系统安全、高效、稳定的系统特点，并创新地提出了“集成化”概念，将庞大的播出系统进行“瘦身”。

产品介绍

“飞越”集成化播出系统是天虹公司依托多年播出领域研发实力、吸收和借鉴众多成功项目经验推出的新一代播出系统。“飞越”集成化播出系统延续了第一代“飞越”播出系统安全、高效、稳定的系统特点，并创新地提出了“集成化”概念，将庞大的播出系统进行“瘦身”。

系统特点：

集成传统播出周边设备于一体，系统集成度更高。

延续第一代“银河”播出系统安全、高效、稳定的系统特点，

l创新的集成化周边，将庞大的播出系统进行“瘦身”，简约不简单，天虹首创、独有。

播出链路完全备份，安全性大大优于传统架构的播出系统。

软件架构和操作习惯继承第一代“银河”播出系统特点。

新第三代播控软件软件,继承传统播出习惯，智能化程度更高

部署简单、维护方便、节省资金。

全球备受赞誉的高品质播控硬件系统+国内安全易用的智能播控软件系统。 高性能进口服务器、高品质的进口周边设备，先进的播控管理手段，满足用户多样化需求，基于 Grass Valley （GV）最新一代 K2 视频服务器以及高品质的进口周边设备，高达四通道的输入、输出及双向通道灵活配置，部署天虹第三代智能播控软件系统，满足您对播控系统更高品质的要求。

产品介绍

全球备受赞誉的高品质播控硬件系统+国内安全易用的智能播控软件系统。

高性能进口服务器、高品质的进口周边设备，先进的播控管理手段，满足用户多样化需求，基于 Grass Valley （GV）新一代 K2 视频服务器以及高品质的进口周边设备，高达四通道的输入、输出及双向通道灵活配置，部署天虹第三代智能播控软件系统，满足您对播控系统更高品质的要求。

特点：

高性价比高/标清专业播出系统

紧凑的2RU含冗余电源主机架构

多至4个可配置通道，2个播放通道和2个双向通道（录制和播放）

支持无缝混播DV、 MPEG格式素材

8块500GB或8块2TB 7200转SAS硬盘，配置为RAID-10：

每个通道多路SDI信号输出

支持四分之一屏多视窗显示，包括音频调音轨，素材名称，内置时码，倒计时和传输控制显示（ K2 AppCenterPro部分功能）

内置可设置比率的自动上/下变换和交叉变换器，完全AFD功能支持

模块化内部架构易于维修、拆卸

运行于CF卡上的嵌入式操作系统

支持导入/导出所有MXF OP1a， SMPTE360M(GXF)或者QuickTime文件格式

全面支持多种自动播控系统和其它应用程序

通道控制通过RS-422倒换开关，实现点对点控制，安全性高于网络转串口控制方式。

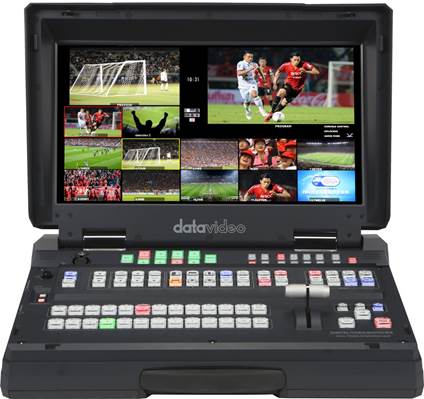

datavideo洋铭HS-2850

HD/SD 8-12通道便携式移动演播室

HS-2850是一款高性价比且具备广播级质量的便携式移动演播室，支持10-bit 1920 x 1080i视频输出，拥有8组1080P信号输入，专为需要混合处理多种视频和声音源的现场活动和电视节目而设计。HS-2850重量轻、携带方便、功能极为强大，是一款拥有完美移动导播系统功能的产品。也是一个完整的移动系统，HS-2850让用户能够灵活切换视频和声音源。除了导播系统功能，它同时也配备8组通话系统与一个可显示预览和现场等多种视频来源的17.3英寸监看屏幕系统。

型号       HS-2850

产品名称       HD/SD 8-12通道便携式移动演播室

视频系统       HD & SD

视频格式       3G/HD/SD input:

1080i 50/59.94/60Hz

1080p 25/30/59.94/60Hz

HD Output:1080i

50/59.94/60Hz

SD: 576i 50Hz, 480i 59.94Hz

输入格式设定       All 12, repeatable

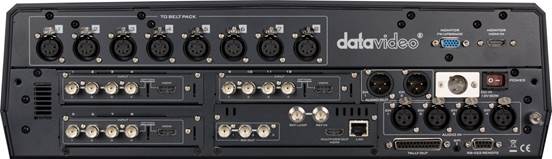

视频输入       Standard:

8x SDI, 2x HDMI

Max:

12x SDI, 3x HDMI

计算机输入    Max 3 via HDMI

下变换转换器       2x SDI

视频输出       3x SDI assignable:

PGM, PVW, AUX & Clean Out

1x HDMI assignable:

PGM & multi-view

音频输入       4x Balanced XLR

音频输出       2x Balanced XLR

音频嵌入       Input up to 16 channels,

Output 4 channels

音频延迟       Up to 8 frames

音频同步切换       Yes

USK       N/A

DSK       2x DSK support Lumakey & Linear key

(Key / Fill)

画中画    2

LOGO     2 (or 1 logo + 1 clock)

调音台    N/A

监看屏幕       17.3” HD TFT LED backlit, 1600x900 pix

通话系统       8 channels (4 belt-packs incl.)

尺寸       455 x 355 x 134 mm

重量       18.7 Lbs (8.5 Kg), Reinforce Plastic Case

选配       CB-22H/23H/46/47/50/60/61/62

datavideo洋铭HS-2200

HD/SD 6通道便携式移动演播室

一台专为中、小型活动作业设计的六通道输入移动导播系统，内含导播、通话、字幕与监看四项功能。HS-2200内建笔记本计算机专用的字幕系统，让移动导播系统的便利性延伸到字幕的运用，不受限于大型的字幕系统携带的不便性，真正发挥EFP全系统小、美、精巧，便利移动的优点。全机轻松携带设计，尺寸符合航空随身携带且低于9公斤重量。

带CG的便携式移动演播室

HS-2200内含6通道数字切换台、17.3寸液晶监看屏幕、8通道的通话/Tally系统、内置HD字幕功能。6通道的便携式移动演播室真正发挥整个系统小巧、精美、便携的优点。

同时，HS-2200 HD 6通道移动演播室系统整套所包含的导播系统、通话系统、监看系统三大设备仅仅需要50W电流，同时支持使用12V直流供电、发电机、摄像机电池等为设备提供电源，这样节目制作中不受电源的限制，才能算得上真正的移动演播室，让您的现场节目制作不再拖泥带水，提升视频制作的水准和效率的同时，大大减少设备搭建所耗费的资源。

                          HS-2200 HD 6通道移动导播系统

                                  便携+易搭建=高效制作

工欲善其事必先利其器

伴随着视频在社会活动中的应用日益广泛，为了获得高质量的视频，我们推荐使用HS-2200便携式移动演播室，制作人员只需要到达现场，即可进行节目制作。设备易搭建、操作简单、坚固稳定，绝对是您现场节目制作的好帮手。

6机位EFP多机作业

 HD系统可设定六组HD-SDI或四组HD-SDI与 两组HD-HDMI视频输；两组PIP信号，可设定子画面的位置与大小显示；具备CUT、WIPE与MIX等转场特效，可设定转场后倒数计时.

内建SDI音视频解嵌功能

可设定随切换不同视频输入解嵌或单独一组视频音频解嵌输出；提供2组XLR输出端子，作为音视频解嵌之音频输出；4组XLR输入端子，可连接外部4声道音频潜入SDI视频输出.

导播通话系统

提供八路通话，随机附四台子机；全双工系统,可外接耳机麦克风或麦克风,音质清晰杂音少；包含主机子机双向通话、双色Tally灯号显示；导播可控制单独或多部子机模式通话.

导播监看系统

提供1组17.3寸机看屏幕，分辨率为1600x900 Dots；适用不同环境时，可设定6500K、7500K、9300K或自我设定的色温显示；针对编辑或字幕需求，可设定显示80%、90%及93%安全线框.

HD/SD 6通道便携式移动演播室技术规格：

产品型号    HS-2200

产品名称    HD/SD 6通道便携式移动演播室

视频系统    HD & SD

视频格式    1080i 50/59.94/60Hz

720p 50/59.94/60Hz

576i 50Hz

480i 59.94Hz

输入格式设定    All 6，repeatable

视频输入    6 x HD-SDI

2 x HDMI

(on CH5 & 6)

电脑输入    2 via HDMI

下变换转换器    N/A

视频输出    5 x SDI Outputs assignable: AUX 1-4、PGM、PVW、PGM Clean or multiview

1 x HDMI assignable: PGM or multi-view

音频输入    4 x Balanced XLR

音频输出    2 x Balanced XLR

音频嵌入    Input up to 16 channels，Output 4 channels

音频延迟器  N/A

音频同步切换    Yes

USK N/A

DSK 1 x DSK support Lumakey & Linear key (Key/Fill)

子母画面    2

LOGO显示    2 (or 1 logo + 1 clock)

调音台  N/A

监看屏幕    17.3”HD TFT LED backlit，1600 x 900 pix

导播通话系统    8 channels (4 belt-packs incl.)

尺寸    455 x 355 x 134 mm

重量    19.6 Lbs (9 Kg)，Reinforce Plastic Case
